Статья по теме "замена жидкого металла на термопрокладки с фазовым переходом" постоянно обновляется (обширная тема, которую не раскрыть быстро и кратко) и не в коем случае не является руководством пользователей к действию. Все описанные термоинтерфейсы, действия и советы выполняются читателями на свой страх и риск.
Обращаем внимание! Все описанные ниже действия и советы по замене жидкого металла на фазовый переход выполняются пользователем на свой страх и риск, если Вы не уверены в своих знаниях и умения, то лучше обратиться в нашу, или другую специализированную мастерскую, тем более, что услуга по замене жидкого металла в ноутбуке, на термопрокладки с фазовым переходом является недорогой.
Содержание:Что такое жидкий металл и где используется
Что такое термопрокладка с фазовым переходом и где используется
Какие плюсы и минусы замены жидкого металла на фазовый переход?
Важные нюансы при использовании жидкого металла и фазового перехода
Список ноутбуков Asus, где применяется жидкий металл
Замена жидкого металла на термопрокладки с фазовым переходом в Минске
Видео мастерской МирСервис на тему жидкого металла и термопрокладок с фазовым переходом
Что такое жидкий металл и где используется?
Жидкий металл (Liquid Metal, далее ЖМ) - это специальный теплопроводящий материал в виде металла, который применяется в современных ноутбуках для улучшения охлаждения центрального процессора и графического процессора (видеочипа). Это сплав (обычно состоит из олова, индия и галлия) с высокой теплопроводностью, чаще всего основанный на галлии. В отличие от обычных паст, жидкий металл обеспечивает значительно более эффективное рассеивание тепла. Он отличается текучестью и способностью заполнять мельчайшие неровности поверхности компонентов - между чипом и контактной площадкой радиатора охлаждения. Какие плюсы от применения жидкого металла в системе охлаждения? Улучшение охлаждения: жидкий металл наносится между процессором или GPU и системой охлаждения, уменьшая тепловое сопротивление. Повышение производительности: эффективное охлаждение позволяет компонентам работать на более высокой частоте без перегрева. Апгрейд: среди энтузиастов жидкий металл используют в качестве заменителя стандартной пасты при апгрейде ноутбуков и другой техники. Жидкий металл - это инновационное решение для тех, кто хочет максимально раскрыть потенциал своего ноутбука, обеспечивая надежное и эффективное охлаждение даже при высокой нагрузке. Но есть, одно большое НО! Жидкий металл обладает высокой электропроводностью, поэтому при неправильном нанесении возможно короткое замыкание, особенно если он попадет на плату или контакты. Коррозия и реактивность: некоторые материалы внутри ноутбуков (например, на алюминиевых радиаторах вообще запрещено использовать) могут реагировать с жидким металлом, вызывая коррозию и повреждения компонентов. Требует специальной обработки: его нанесение сложнее, чем у стандартной термопасты. Нужно аккуратно распределить и защитить области вокруг ЖМ (сроки в нашем сервисе на замену ЖМ на ЖМ 1-2 дня не просто так).
Производители часто упоминают, что жидкий металл долговечен и можно не менять его около 5 лет. Но остается вопрос без ответа от производителя (ответ есть конечно же). А что делать с другими термоинтерфейсами под радиатором? Как заменить термопасту на том же видеочипе, или жидкие термопрокладки на других компонентах без поднятия радиатора, или почистить забитый радиатор "термошубой, валенками пыли, шерсти животных"?
Что такое термопрокладка с фазовым переходом и где используется?

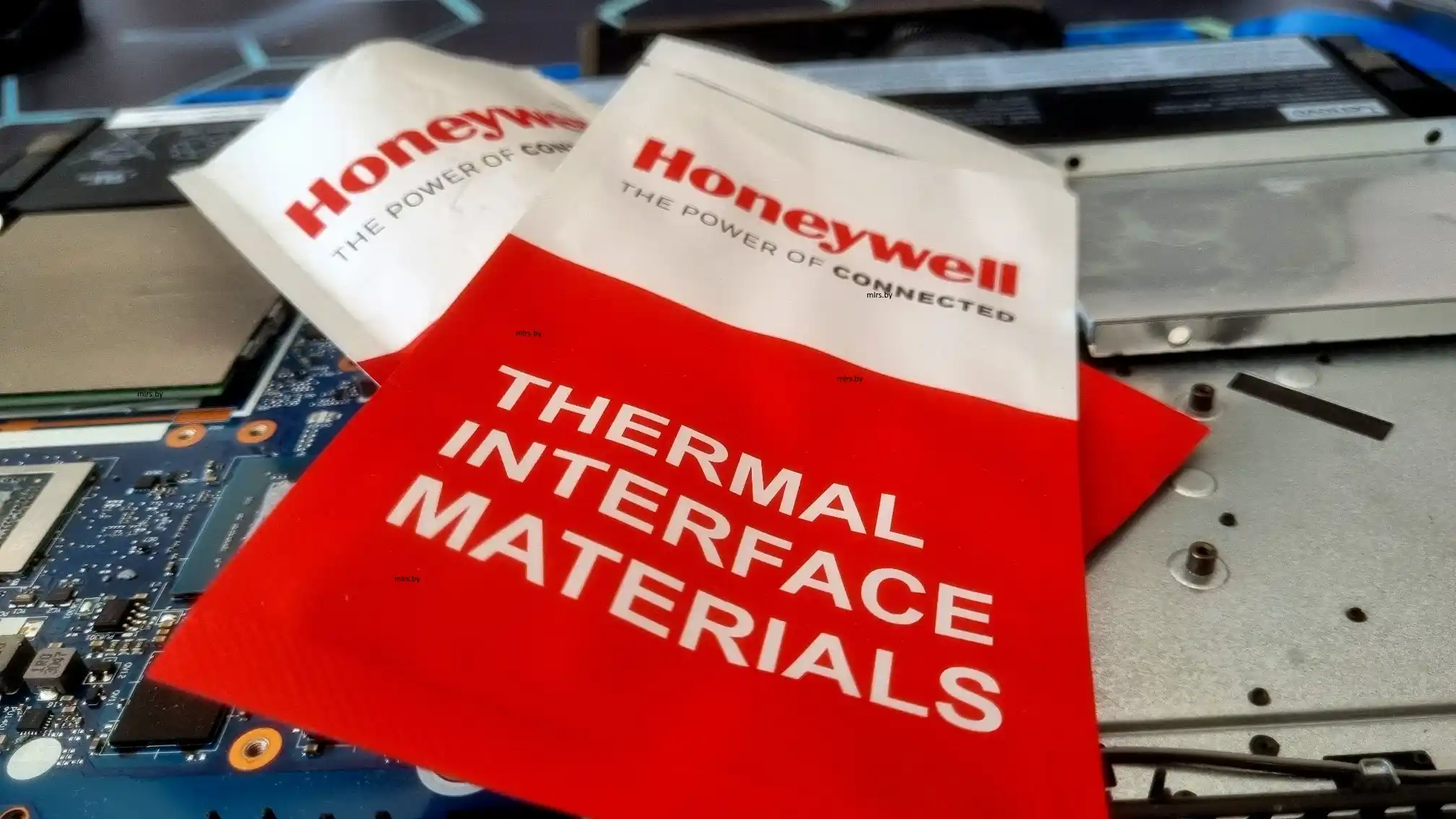

Термопрокладка с фазовым переходом (Phase-Change Material, PCM, далее ФП) - это особый материал для теплопередачи, который при достижении определенной температуры изменяет свое состояние с твердого на жидкое (или полужидкое). Такой переход позволяет значительно улучшить теплообмен между компонентами (кристалл процессора, или видеочипа) и системой охлаждения. Как это работает? В нормальных условиях термопрокладка находится в твердом состоянии, заполняя мелкие неровности поверхности процессора и радиатора. Когда температура кристалла достигает заранее заданного уровня (мы используем ФП HONEYWELL, который начинаем смягчаться при температуре 45-55 цельсия), материал переходит в жидкое состояние, заполняя даже самые мелкие трещинки и зазоры, что обеспечивает максимально эффективное удаление тепла и снижает риск перегрева (толщина слоя до 17 микрон, позволяющая заполнять зазоры поверхностей - кристалла и контактной площадки радиатора). После охлаждения фазовый переход снова твердеет, сохраняя хорошие теплообменные свойства. Фазовый переход, как и жидкий металл не имеет смысла применять в системах охлаждения стационарных компьютеров, только если скальпировать центральный процессор. Применяется на голых кристаллах игровых приставок, ноутбуков, некоторых моноблоков, мини-пк и видеокартах.
Какие плюсы и минусы замены жидкого металла на фазовый переход?
Основными плюсами замены жидкого металла на термопрокладку с фазовым переходом является невысокая стоимость, а также простота нанесения и удаления в будущем. Практика показывает, что даже столичные и именитые сервисные центры не меняют жидкий металл во время обслуживания. Одни просто продувают куллеры, вторые применяют обычную термопасту и даже не ставят в известность клиента, третьи оставляют жидкий металл на месте, не полируя поверхности. После замены ЖМ на фазовый переход обслужить ноутбук вы сможете в любом сервисном центре, или даже самостоятельно (при наличии навыков), не боясь, что вытечет жидкий металл и зальет Вам материнскую плату, или SMD компоненты на самом процессоре, или видеочипе. Также плюсом является то, что фазовый переход не взаимодействует с контактной площадкой радиатора, как ЖМ, что приводит к более стабильной работе системы охлаждения. Жидкий металл проводит электрический ток,Ю а фазовый переход нет, и это один из самых принципиальным плюсов.
Основной минус замены жидкого металла конечно же небольшое увеличение температуры на кристалле. Производители утверждают, что применение ЖМ приводит к снижению температур процессора на 10-15 градусов в сбалансированном режиме работы. Ключевое здесь в сбалансированном режиме! На практике эти 10-15 градусов Важны только в моменты максимальной нагрузки на чипы. И здесь разница температур уже гораздо меньше. Большинство практических тестов и экспериментов оверклокеров показывают, что жидкий металл снижает температуру под нагрузками в диапазоне 3-7 градусов Цельсия. Это в идеальных условиях сразу после нанесения ЖМ на идеальную площадку радиатора (отполированную), а вот позже, когда ЖМ взаимодействует с кристаллами чипов и радиатором разница сводится к нулю и даже наоборот, при долгом использовании сравнение идет не в пользу ЖМ. Только в нашей мастерской побывало множество "стриксов", где температуры процессора без нагрузки на ЖМ были в 80-90 градусов (смотрите наше портфолио в соответствующем разделе сайта мастерской).
Важные нюансы при использовании жидкого металла и фазового перехода

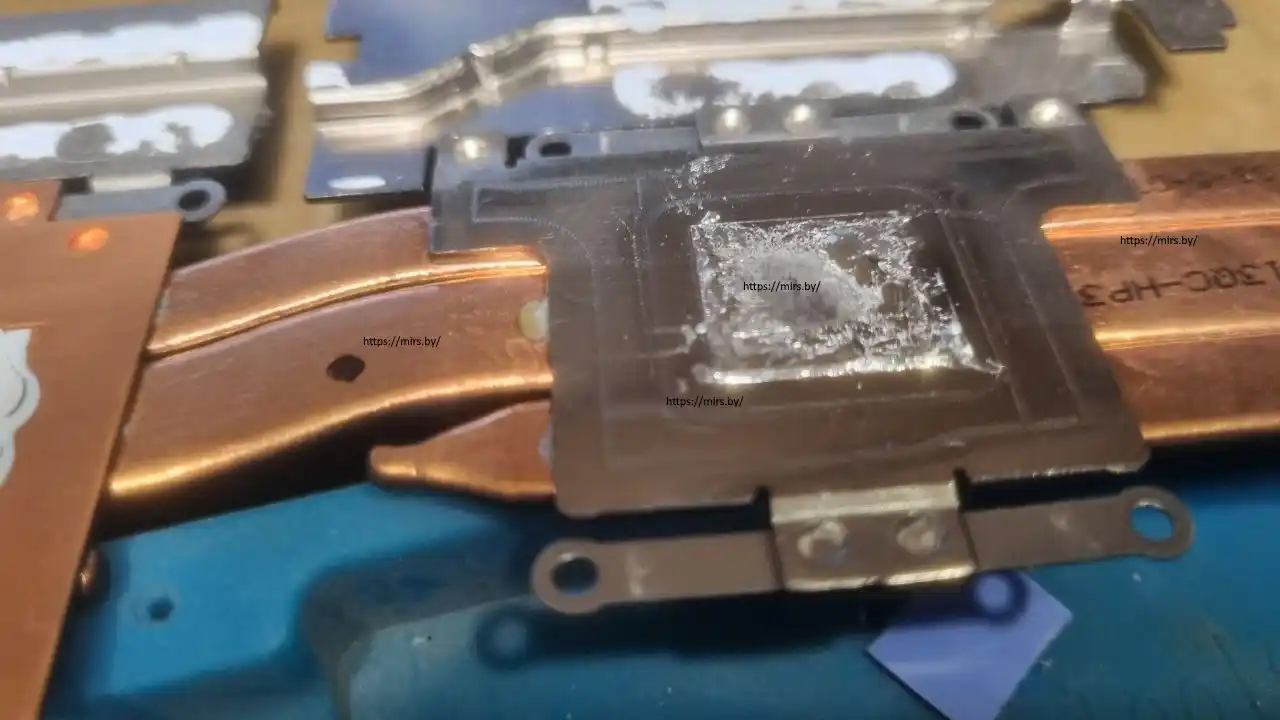

- При замене жидкого металла в ноутбуке на термопрокладку с фазовым переходом необходимо обязательно отполировать поверхность, как самого кристалла (чаще всего процессора), так контактной площадки радиатора системы охлаждения. При этом даже если меняется жидкий металл на жидкий металл все равно необходимо полировать поверхности. Не смотря на заявления производителей, что жидкий металл не взаимодействует
- Мы не рекомендуем наносить жидкий металл на кристаллы ноутбуков, если это не было предусмотрено самим производителем.
- Категорически ЗАПРЕЩЕНО наносить жидкий металл на радиаторы охлаждения ноутбуков и компьютеров с алюминиевой контактной площадкой (алюминиевыми радиаторами). Также мы не рекомендуем применять жидкий металл и с обычными медными радиаторами.
- Мы не рекомендуем применять жидкий металл в системных блоках, так как в стационарных устройствах есть множество способов снизить температуры комплектующих, которые более безопасны и эффективны, даже если Вы купили систему охлаждения с никелированной поверхностью. Применение жидкого металла в обычных компьютерах бессмысленно, так как проблема кроется под крышкой процессора, между кристаллом чипа процессора и теплораспределительной крышкой, т.е. необходим скальпинг процессора.
- Фазовый переход Honeywell также нет смысла применять на стационарных компьютерах (температура будет даже выше, чем при применении стандартной качественно термопасты). Термопаста, или же прокладка с фазовым переходом должна использоваться на голых кристаллах, т.е. ноутбуки и видеокарты.
- Оптимальные температуры на кристалле чипа при применении прокладки с фазовым переходом появляются не сразу. Слой минимизируется до недели, толщина может дойти до 17 микрон.
- Фазовый переход, как жидкий металл имеют свою специфику нанесения (при применении liquid metal еще специально проводится изоляция компонентов).
Неполный список ноутбуков Asus, где применяется жидкий металл
В ноутбука Асус жидкий металл начал применяться с 2019 года (с 2022 от фирмы Thermal Grizzly), ниже приведен список с указанием модели, номера, а также на личии жидкого металла на процессоре и видеочипе.
| Модель | Номер | Процессор | Видеокарта |
|---|---|---|---|
| ROG Mothership | GZ700 | Жидкий металл | Термопаста |
| ROG | G703 | Жидкий металл | Термопаста |
| ROG Zephyrus G15 | GA502 | Жидкий металл | Термопаста |
| ROG Zephyrus М15 | GU502 | Жидкий металл | Термопаста |
| ROG Zephyrus S15 | GX502 | Жидкий металл | Термопаста |
| ROG Zephyrus S17 | GX701 | Жидкий металл | Термопаста |
| ROG Zephyrus Duo 15 | GX550 | Жидкий металл | Термопаста |
| ROG Strix SCAR 15 | G532 | Жидкий металл | Термопаста |
| ROG Strix SCAR 17 | G732 | Жидкий металл | Термопаста |
| ROG Strix G15 | G512 | Жидкий металл | Термопаста |
| ROG Strix G17 | G712 | Жидкий металл | Термопаста |
| ROG Flow X13 | GV301 | Жидкий металл | Термопаста |
| ROG Zephyrus G14 | GA401 | Жидкий металл | Термопаста |
| ROG Zephyrus G15 | GA503 | Жидкий металл | Термопаста |
| ROG Zephyrus М16 | GA603 | Жидкий металл | Термопаста |
| ROG Zephyrus Duo 15 SE | GX551 | Жидкий металл | Термопаста |
| ROG Zephyrus S17 | GX703 | Жидкий металл | Термопаста |
| ROG Strix SCAR 15 | G532 | Жидкий металл | Термопаста |
| ROG Strix SCAR 17 | G732 | Жидкий металл | Термопаста |
| ROG Strix G15 | G512 | Жидкий металл | Термопаста |
| ROG Strix G17 | G712 | Жидкий металл | Термопаста |
| ROG Strix G Advantage | G512 | Жидкий металл | Жидкий металл |
| ROG Flow Z13 | GV301 | Жидкий металл | Термопаста |
| ROG Flow X13 | GZ301 | Жидкий металл | Термопаста |
| ROG Zephyrus G14 | GA402 | Жидкий металл | Жидкий металл |
| ROG Zephyrus G15 | GA503 | Жидкий металл | Термопаста |
| ROG Zephyrus M16 | GA603 | Жидкий металл | Термопаста |
| ROG Zephyrus Duo 16 | GX650 | Conductonaut Extreme - жидкий металл | Термопаста |
| ROG Strix SCAR 15 | G533 | Conductonaut Extreme - жидкий металл | Термопаста |
| ROG Strix SCAR 17 | G733 | Conductonaut Extreme - жидкий металл | Термопаста |
| ROG Strix G15 | G513 (смотрите нашу работу по замене жидкого металла в портфолио) | Жидкий металл | Термопаста |
| ROG Strix G17 | G713 (смотрите нашу работу по замене жидкого металла в портфолио) | Жидкий металл | Термопаста |
| ROG XG Mobile (RX 6850M XT) | GC32L | Н/Д | Жидкий металл |
| ROG Strix SCAR 17 SE | G733 | Conductonaut Extreme - жидкий металл | Conductonaut Extreme - жидкий металл |
| ROG Flow X16 | GV601 | Жидкий металл | Термопаста |
| ROG Zephyrus Duo 16 | GX650 | Conductonaut Extreme - жидкий металл | Термопаста |
| ROG Zephyrus M16) | GU604 | Жидкий металл | Термопаста |
| ROG Zephyrus G14 | GA402 | Жидкий металл | Термопаста |
| ROG Flow Z13 | GZ301 | Жидкий металл | Термопаста |
| ROG Flow X13 | GV302 | Жидкий металл | Термопаста |
| ROG Flow X16 | GV601 | Жидкий металл | Термопаста |
| ROG Strix SCAR 16 | G634 | Conductonaut Extreme - жидкий металл | Conductonaut Extreme - жидкий металл |
| ROG Strix SCAR 18 | G834 | Conductonaut Extreme - жидкий металл | Conductonaut Extreme - жидкий металл |
| ROG Strix G16 | G614 | Conductonaut Extreme - жидкий металл | Conductonaut Extreme - жидкий металл |
| ROG Strix G18 | G814 | Conductonaut Extreme - жидкий металл | Conductonaut Extreme - жидкий металл |
| ROG Strix G17 | G713 | Conductonaut Extreme - жидкий металл | Термопаста |
| ROG Strix SCAR 17 | G733 | Conductonaut Extreme - жидкий металл | Conductonaut Extreme - жидкий металл |
Замена жидкого металла на термопрокладки с фазовым переходом в Минске
Заменить жидкий металл на термопрокладки с фазовым переходом (применяем Honeywell PTM7950) в Минске Вы можете в нашей мастерской. Обращаем внимание пользователей, что мастерская Мир Сервис осуществляет как простой программный ремонт (переустановка Windows, прошивка BIOS), обслуживание (чистка системы охлаждения с заменой термоинтерфейсов, обновление BIOS, настройка производительности, в том числе путем андервольтинга), так и сложный аппаратный (цепи питания, замена чипов BGA монтажа - хабы, процессоры, видеочипы) ремонт мощных игровых ноутбуков с применением жидкого металла ASUS, MSI, Lenovo, Acer, Hewlett-Packard и других в Минске с предоставлением гарантии.
